土工膜是常用在水利、環(huán)保、建筑等多工程中的材料。它有著非常好的防水、防腐、耐候等性能，在施工過程中，焊接是非常重要的，焊接溫度的控制更是重中之重，今天小編來聊一聊它的焊接溫度是多少度呢？

土工膜的焊接溫度是需要精確控制的技術參數(shù)。土工膜有非常好的耐熱性和耐寒性，它的使用環(huán)境溫度范圍為高溫110℃、低溫-70℃。不過，在焊接過程中，溫度的控制更為嚴格。根據(jù)前期現(xiàn)場焊接經驗和設計要求，土工膜的焊接溫度一般設定在270±15℃至330±15℃之間。當氣溫處于23~33℃范圍內時，復合膜的焊接參數(shù)可采用不同的檔位進行調整。比如，Ⅱ檔焊接速度（0.8M/min）對應的焊接溫度為270±15℃；Ⅲ檔速度（1M/min）對應的焊接溫度為300±15℃；而Ⅳ檔速度（1.2M/min）則對應330±15℃的焊接溫度。在實際操作中，焊接溫度和焊接速度要根據(jù)現(xiàn)場環(huán)境進行微調，才能確保焊接質量。

焊接溫度的選擇對土工膜的焊接效果有直接的影響。一方面，焊接溫度過高會導致復合土工膜熔化，會影響它的防水效果。過高的溫度會讓土工膜發(fā)生熱變形，甚至燒焦，導致焊縫強度降低，無法形成有效的封閉空間。這樣一來，在封堵后無法進行氣密性壓力試驗，嚴重影響工程的防水性能。另一方面，焊接溫度過低則會導致焊接不牢固，同樣會影響防水效果。溫度過低時，土工膜材料無法達到足夠的熔化狀態(tài)，焊縫無法充分融合，形成虛焊現(xiàn)象。這樣的焊縫在受力時容易發(fā)生開裂，導致土工膜失效。

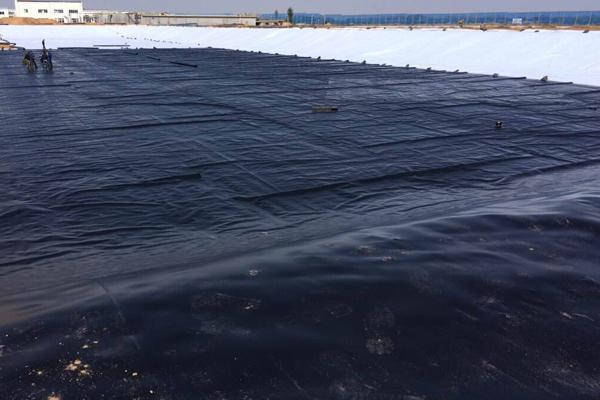

為了確保土工膜的焊接質量，除了嚴格控制焊接溫度外，還要注意以下幾個方面。

1、要保持焊接區(qū)域和焊接設備的清潔。避免灰塵、油污等雜質影響焊接質量。

2、在焊接前，要對土工膜表面進行清理，去除雜質和水分。還要定期對焊接設備進行維護和保養(yǎng)，確保它處于良好的工作狀態(tài)。

3、要合理控制焊接速度。焊接速度過快或過慢都會影響焊接質量。過快會導致焊縫未完全熔化，形成虛焊；過慢則會使焊縫過熱，產生熱變形和燒焦現(xiàn)象。所以，在焊接過程中要根據(jù)實際情況合理調整焊接速度。

4、還要選擇合適的焊接方法和焊接設備。根據(jù)工程的具體情況和土工膜的類型選擇合適的焊接方法和設備是保證焊接質量的重要前提。

從上面可以看出，土工膜的焊接溫度是需要嚴格控制的技術參數(shù)。在焊接過程中要根據(jù)氣溫條件、土工膜類型以及工程要求選擇合適的焊接溫度和焊接速度。還要保持焊接區(qū)域和設備的清潔以及合理控制焊接速度也是確保焊接質量的重要措施。只有這樣，才能充分發(fā)揮土工膜的優(yōu)良性能，確保工程的安全性和耐久性。
